Предназначен для поверхностного внесения рабочих растворов пестицидов и жидких минеральных удобрений с добавками (или без них) микроэлементов.
Условия работы: опрыскиватель может применяться во всех зонах страны, за исключением районов горного земледелия.
Технологический процесс: во время работы рабочая жидкость из бака через всасывающий фильтр поступает в насос. Далее жидкость подается на регулятор давления и, через распределительное устройство, на рабочие коллекторы питания, на которых установлены распылители для подачи жидкости в виде мелких капель на обрабатываемый объект. Часть жидкости направляется к гидромешалке, которая служит для поддержания равномерной концентрации раствора в баке. По сливным рукавам в бак направляются остатки жидкости с пульта управления и фильтра.

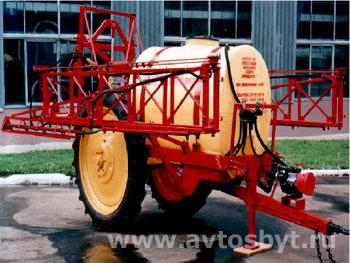

Конструкция: опрыскиватель состоит из шасси, бака для рабочей жидкости с гидравлической мешалкой, насоса с приводом, пульта управления с распределительной колонкой и манометром, всасывающей и нагнетательной систем, штанги, механизмов регулирования и складывания штанги и вспомогательного оборудования.
Тех. характеристики:
Тип полуприцепной
Агрегатируется с тракторами класса 1,4 типа МТЗ-80/82
Производительность за 1 час основного времени, га/ч 10,8 . . . 21,5
Рабочая ширина захвата, м 18
Вместимость бака, л 2 000
Ширина колеи, мм 1 400; 1 500; 1 800
Угол статической устойчивости, поперечный, при колее 1400 мм, град. 30
Рабочая скорость движения на основных операциях, км/ч 6-12
Расход рабочей жидкости, л/га при:
• обработке пестицидами 70...300
• в т.ч. гербицидами 150...300
• при внесении ЖКУ 150...400
Рабочее давление в нагнетательной системе с мембранно-поршневым насосом, МПа 0,2...0,6
